纪实:鄂州雷山医院热泵热水系统施工!周期短、辅材缺、风险高!
发布日期:2020/4/8 15:16:43

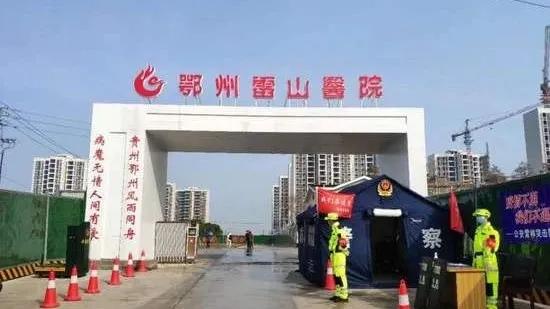

摘要:雷山医院是在鄂州市第三医院老院区基础上改造、新建的防疫应急医院。疫情初期,鄂州全市可用于新冠肺炎救治的病床仅有179张,临时设计规划的雷山医院共设计386间病房、772个床位,可极大缓解鄂州市医疗资源紧张的局面。

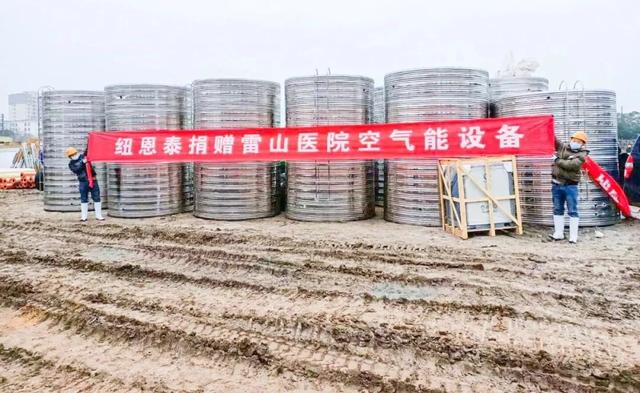

本项目采用热水集中供应系统,热源采用空气能热泵热水机,由纽恩泰无偿捐赠并进行安装调试支援。本文将介绍该系统的设计组成,并逐一分析施工过程中面临的施工周期短、安装辅材紧缺、安全风险高等困难。

一、项目概况

鄂州市雷山医院项目总占地面积约21.52亩,总建筑面积约28700平方米。一期设计50间病房、100个床位,二期建筑面积25957平方米,共包括336间病房、672个床位。

鄂州市三医院食堂位于三医院南侧,建筑面积936平方米,可以满足2000人的日供应量。本项目一期、二期采用空气能热泵热水器提供生活热水集中供应。

二、设计依据

建筑给水排水设计规范GB_50015-2003;热泵热水系统选用与安装06SS127;通风与空调工程施工质量验收规范GB50243-2016;采暖与卫生工程施工及验收规范GBJ242—82;建筑给水排水及采暖工程施工质量验收规范GB50242-2016

三、气象条件

鄂州市地处东经114°32′~115°05′,北纬30°00′~30°06′,位于湖北省东部,长江中游南岸,属亚热带季风气候区,年平均气温17℃,最高气温40。7℃,最低气温-12。4℃,最冷月平均气温4。1℃,最冷月地表水温度5℃

四、系统设计

1.主机选型

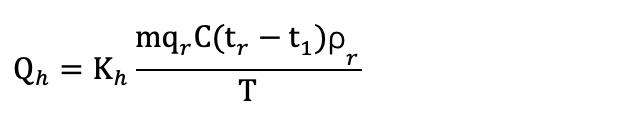

全日制热水供应的医院住院部的集中热水供应系统的设计小时耗热量按下式计算:

Qh——设计小时耗热量;

Kh——小时变化系数,规范中取值范围2.56-3.63,根据用水定额取值,此处取3;

m——用水计量单位;

qr——热水用水定额,医院住院部取150L/床·d;

C——水的比热;

tr——热水温度,60℃;

t1——冷水温度,鄂州地区取5℃;

ρr——热水密度;

T——每日使用时间,医院住院部取24h/d

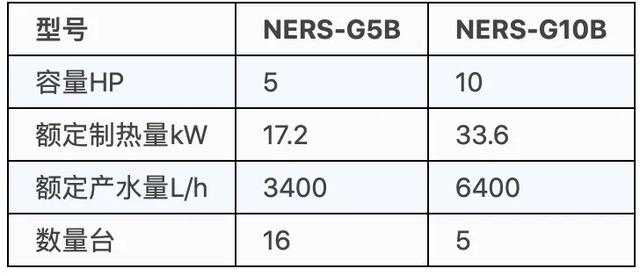

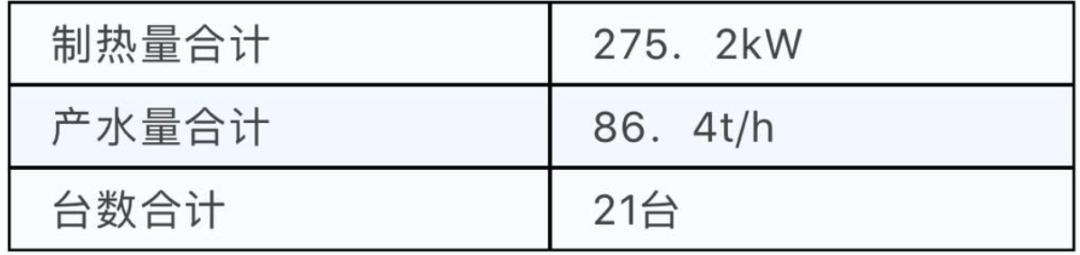

雷山医院为抗击疫情重点项目,热水负荷具有用水量且集中的特点,为保障系统平稳运行,该项目采用空气能热泵热水机组供应热水,主机型号为5HP和10HP两种,总容量130HP。空气能热泵热水机组型号及参数如下:

2.系统设计

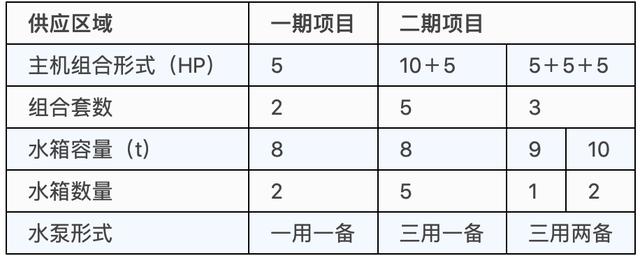

按照供应区域不同,将整个热水集中供应系统分为10套组合。其中一期配置2套5HP机组,热水输送采用一次系统,水泵一用一备。二期配置5套10HP+5HP机组,热水输送采用一次系统,水泵三用一备;另配置3套5HP+5HP+5HP机组,热水输送采用一次系统,水泵三用两备。每套系统均配置8t及以上集中水箱。

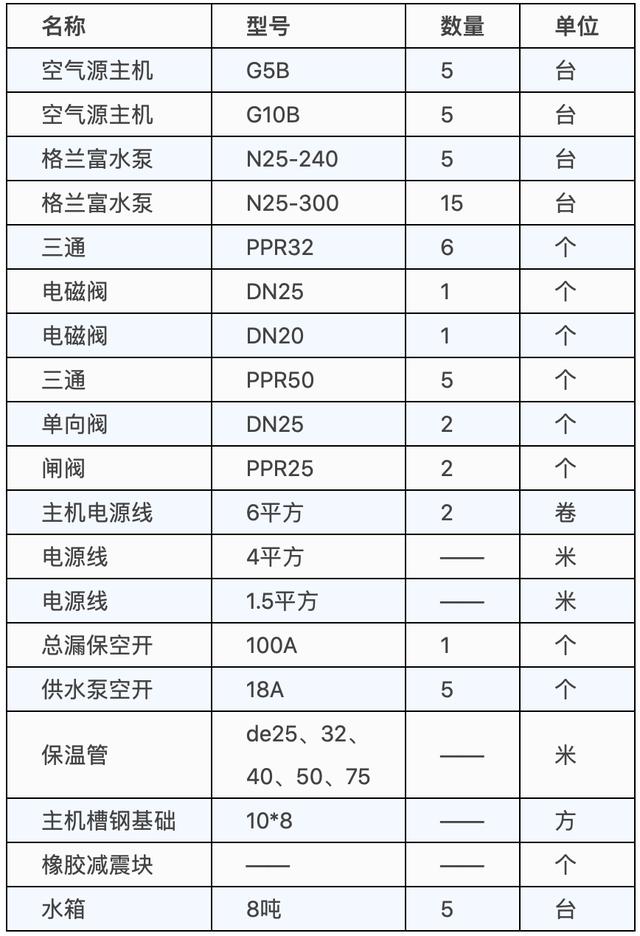

以5HP+10HP系统为例,主要设备及配件清单如下:

五、系统安装运行

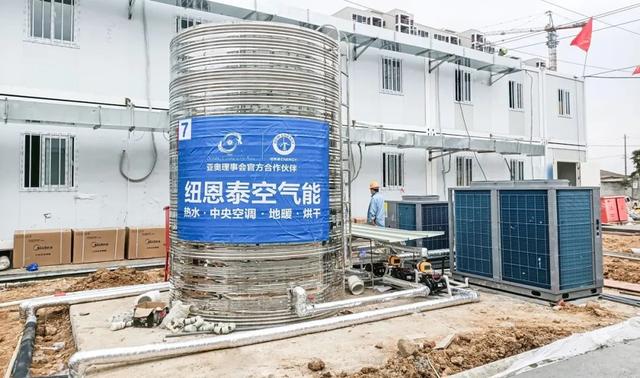

本项目共配置21台空气能热泵热水器机组,为避免机组运行气流和噪音对环境的影响,将主机布置于建筑外墙外侧地面。

为保证运行效果,维持进排风顺畅,机组距墙间距大于1.5m,上部净空大于4.5m。

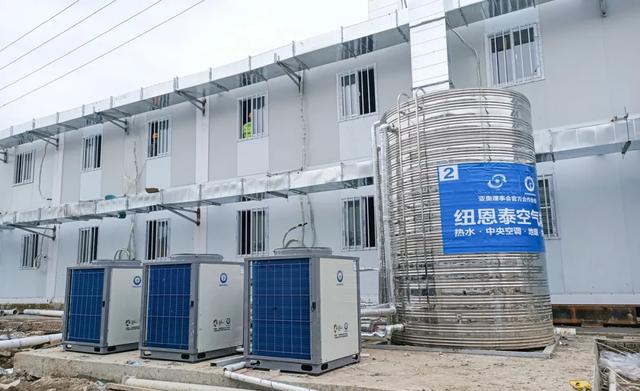

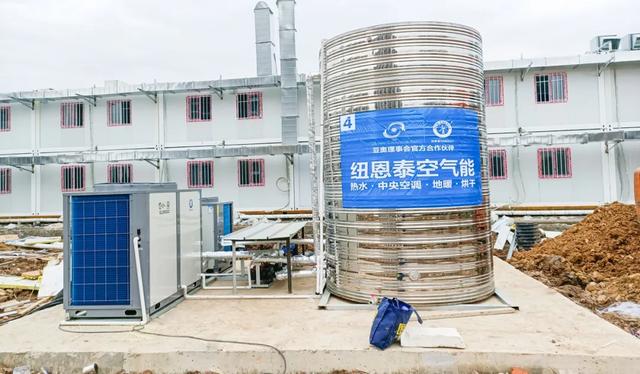

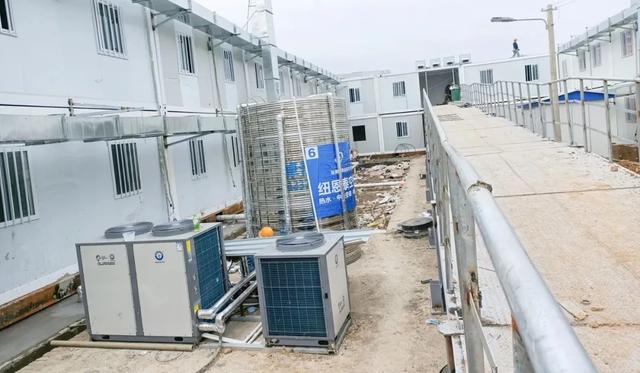

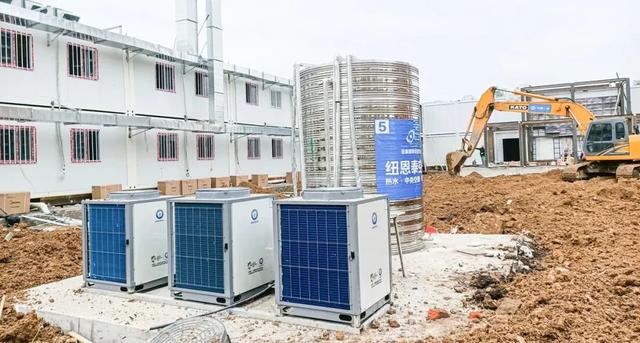

使用槽钢基础避免积水积雪影响,基础上加橡胶块减震降噪,主机布置如下图。

系统运行使用一个月,效果良好,节能效果显著。

六、面临困难

1.安装辅材紧缺

系统安装所需部分配件辅材需现场采购,如一些未在清单中的管件、阀门,由于型号繁琐数量灵活,往往“因地取材”更加方便。而施工期间正值年关,各类安装商和材料供应商均已歇业,且项目本身为确诊病患接收点,大部分当地商家担心感染风险不愿合作。

经过多方联络,由当地的合作商出面协调,最终劝服一家早已歇业的服务商来支援,临时打开公司大门调用物资,才得以配齐一应辅材顺利完成安装工作。

2.工期紧张、工作强度大

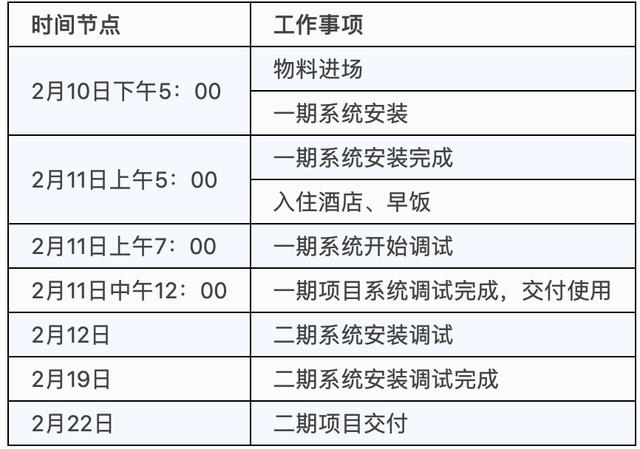

以一期项目为例,系统安装调试仅用时19小时。具体工作进度安排见下表:

据工作人员介绍,2月10日到2月19日的十天施工期内,每天早上7:00不到起床,统一乘坐公交车到达工地,中午吃饭仍在工地解决,一直到凌晨2:00左右才能返回休息。工作人员加班加点,最终整个系统交付时,比预期时间提前了3天。

3.安全风险高

由于项目地点位于疫情重灾区,又是鄂州市内最大的感染病患接收点,感染风险较大。又受工期紧张影响,工地人流量巨大,到处是忙碌的施工人员。据测,工地内日均人数2000-2500人,高峰时高达4000人。在狭小的工地和如此多的人员密切接触,加剧了施工人员的安全风险。

另外,在项目运行维护过程中,施工人员直接进入病患隔离区,承受极大的感染风险。例如一期项目在交付使用后三次上门维护,2月10日,由于操作人员失误,系统未接电,工作人员第一次上门维护;2月11日,由于操作人员失误,系统未接补水,工作人员第二次上门维护;2月13日,工作人员穿戴防护装备进入隔离区,第三次上门维护,将两台水箱串联,解决水温不稳定问题。

每一次上门维护,都承担了巨大风险,尤其在病人休养的隔离区,即便训练有素的抗疫医生仍常有感染事件。但当客户有需要时,安装人员没有丝毫推诿,马上响应并解决问题,为抗疫医患默默提供支持。

4.恶劣天气影响

2月10日到2月19日的十天施工期内,遭遇一天大雨,两天大雪恶劣天气,室外作业受到严重影响,使得本来就短的工期变得更加紧张。

工作人员灵活调节施工安排,在难以室外作业的条件下,优先进行室内管路系统的敷设,同时制作、设备基础、防护罩等预制件。最后为了追赶进度,只得冒着雨雪室外作业。当被问及印象最深刻的事情时,正是众人顶着严寒天气、淋着倾盆大雨、踩着两脚泥泞、拖着疲惫躯体,在工地上却干的热火朝天的情景。

, : none; BORDER-LEFT: 0px; COLOR: rgb(25,25,25); TEXT-INDENT: 0px; PADDING-TOP: 0px; FONT-STYLE: normal; FONT-FAMILY: PingFang SC, Arial, 微软雅黑, 宋体, simsun, sans-serif; WHITE-SPACE: normal; LETTER-SPACING: normal; BACKGROUND-COLOR: rgb(255,255,255); TEXT-ALIGN: left; counter-reset: list-1 0 list-2 0 list-3 0 list-4 0 list-5 0 list-6 0 list-7 0 list-8 0 list-9 0; font-variant-ligatures: normal; font-variant-caps: normal; orphans: 2; widows: 2; webkit-text-stroke-width: 0px; text-decoration-style: initial; text-decoration-color: initial">由于项目地点位于疫情重灾区,又是鄂州市内最大的感染病患接收点,感染风险较大。又受工期紧张影响,工地人流量巨大,到处是忙碌的施工人员。据测,工地内日均人数2000-2500人,高峰时高达4000人。在狭小的工地和如此多的人员密切接触,加剧了施工人员的安全风险。

另外,在项目运行维护过程中,施工人员直接进入病患隔离区,承受极大的感染风险。例如一期项目在交付使用后三次上门维护,2月10日,由于操作人员失误,系统未接电,工作人员第一次上门维护;2月11日,由于操作人员失误,系统未接补水,工作人员第二次上门维护;2月13日,工作人员穿戴防护装备进入隔离区,第三次上门维护,将两台水箱串联,解决水温不稳定问题。

每一次上门维护,都承担了巨大风险,尤其在病人休养的隔离区,即便训练有素的抗疫医生仍常有感染事件。但当客户有需要时,安装人员没有丝毫推诿,马上响应并解决问题,为抗疫医患默默提供支持。

4.恶劣天气影响

2月10日到2月19日的十天施工期内,遭遇一天大雨,两天大雪恶劣天气,室外作业受到严重影响,使得本来就短的工期变得更加紧张。

工作人员灵活调节施工安排,在难以室外作业的条件下,优先进行室内管路系统的敷设,同时制作、设备基础、防护罩等预制件。最后为了追赶进度,只得冒着雨雪室外作业。当被问及印象最深刻的事情时,正是众人顶着严寒天气、淋着倾盆大雨、踩着两脚泥泞、拖着疲惫躯体,在工地上却干的热火朝天的情景。

(戎马传媒·《热泵市场》杂志社 订阅热线:0755-26781737)
